Grampo Placa Sólida: Guia Técnico Completo para Aplicações
A eficiência de um sistema de transporte de materiais depende diretamente da integridade de suas emendas. Entre as soluções mais robustas do mercado global para aplicações pesadas, os grampos tipo placa sólida (também conhecidos como solid plate, bolt solid plate ou Fera Farpa) destacam-se pela alta resistência e excelente capacidade de vedação.
Este tipo de emenda é o sistema ideal para aplicações pesadas de modo a realizar uniões em correias transportadoras operando com ou sem abaulamento.
Este guia técnico, destinado a engenheiros de manutenção e equipes operacionais, detalha as especificações, aplicações, benefícios e, crucialmente, o procedimento correto de instalação deste sistema essencial.

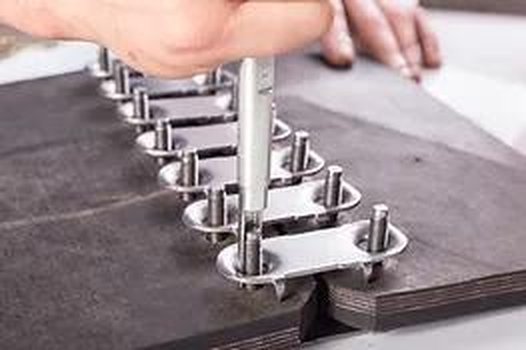

1. O que são grampos tipo placa sólida?
Os grampos modelo placa sólida ou Fera Farpa são sistemas mecânicos projetados para unir correias transportadoras de alta tensão. O sistema consiste em duas placas metálicas (superior e inferior) que comprimem a correia através de parafusos de alta resistência.
Principais características técnicas:
- Compressão de Placa: A força é distribuída uniformemente sobre a carcaça da correia, garantindo alta retenção.
- Dentes de Penetração: Os dentes projetados penetram na carcaça sem cortar as fibras longitudinais, mantendo a integridade estrutural da correia.
- Emendas Sift-Free: O design das placas sobrepostas cria uma vedação contínua que impede o vazamento de materiais finos (pó, areia).
- Versatilidade: funcionam em correias operando com ou sem abaulamento.
1.1. Tabela Técnica de Seleção: Tamanhos e Aplicações
Para garantir a performance e a vida útil da emenda, é crítico selecionar o tamanho correto do grampo com base na espessura da correia e no diâmetro mínimo da polia do sistema.
| Tamanho/Modelo (Ref. Mercado) | Faixa de Espessura da Correia (mm) | Diâmetro Mínimo da Polia (mm) | Resistência Típica (PIW) |
|---|---|---|---|
| No. 1 | 5 – 11 mm | 300 mm | 150 |
| No. 1-1/2 | 11 – 17 mm | 460 mm | 300 |
| No. 2 | 14 – 21 mm | 760 mm | 450 |
| No. 2-1/2 | 19 – 25 mm | 1070 mm | 450 |
| No. 3 | 24 – 50 mm | 1220 mm | 560 |
2.Principais fabricantes mundiais
O mercado global de sistemas de emenda mecânica é servido por empresas que garantem padrões de metalurgia rigorosos:
- Flexco (Referência global);
- Grampos Fera (Líder em tradição e liderança no mercado brasileiro e sulamericano)
- Selflex e Jacks Industries
- Uyang Belting, Belle Banne e STB Tools
3.Setores industriais e aplicações detalhadas
A escolha pelo grampo placa sólida é motivada pela severidade da operação:

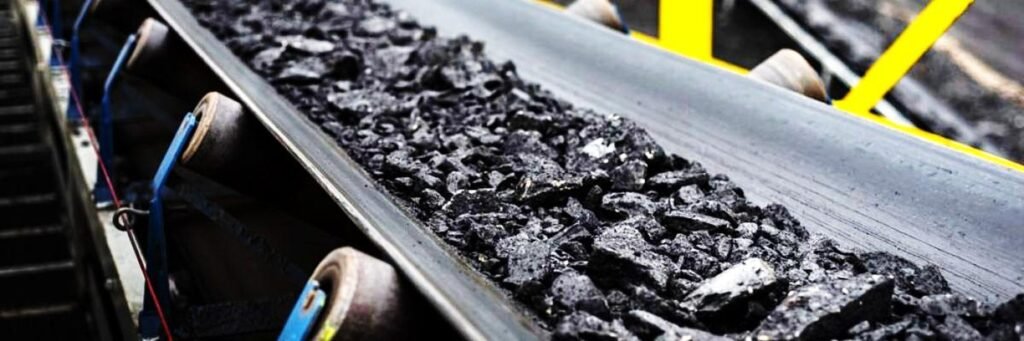

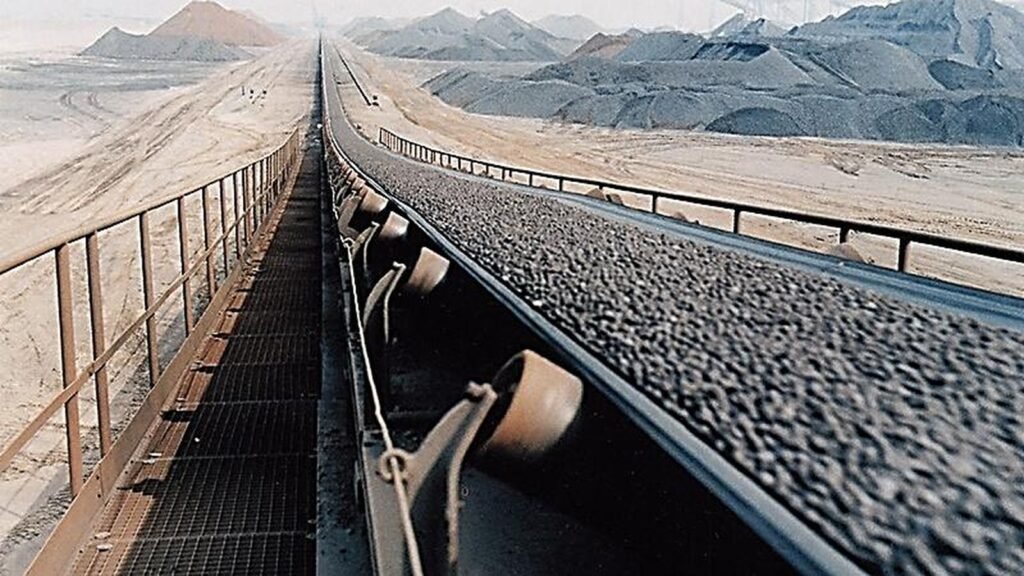

3.1. Mineração (Carvão, Ferro, Cobre)
Utilizado em correias de alta tensão e transporte subterrâneo. Suportam o alto impacto de blocos de minério e a abrasão contínua.
a. Principais dificuldades para realizar emendas em sistemas subterrâneos
b. Limitações de espaço:
Em minas subterrâneas, fazer uma emenda em correias transportadoras é muito mais difícil do que em minas a céu aberto. Isso acontece por causa das condições físicas do ambiente, limitações de espaço, segurança e exigências operacionais. Abaixo estão as principais dificuldades enfrentadas na prática.
espaço extremamente limitado
- Uma das maiores dificuldades é o espaço reduzido dos túneis.
Problemas causados:
- dificuldade para posicionar ferramentas e equipamentos de emenda
- limitação de movimentação da equipe
- impossibilidade de usar equipamentos grandes (prensas de vulcanização grandes, por exemplo)
Túneis subterrâneos são frequentemente estreitos e baixos, o que limita a instalação e manutenção de sistemas transportadores.
Impacto na emenda:
- montagem mais lenta
- maior risco de erro de alinhamento
- dificuldade de manipular seções pesadas da correia
c. Peso e manuseio da correia:
Correias de mineração podem pesar significativamente. Problemas comuns:
- difícil reposicionar a correia para fazer a emenda
- necessidade de macacos hidráulicos ou guinchos
- grande esforço físico da equipe
Além disso, em minas subterrâneas as correias geralmente são transportadas em seções menores (≈150 m) devido às limitações do túnel. Isso aumenta a quantidade de emendas no sistema.
Consequência:
- mais pontos de falha
- mais trabalho de manutenção.
d. Ambiente agressivo
O ambiente subterrâneo é extremamente hostil para o trabalho de emenda sendo que, nas minas de carvão, por exemplo, as correias trabalham com água vertendo do teto, o que dificulta o trabalho – há grande umidade e possibilidade de gotejamento.
Fatores que dificultam:
- Poeira abrasiva
- carvão
- minério
- sílica
Essas partículas causam desgaste intenso nas correias.
- Umidade
- infiltração de água
- condensação
Isso pode causar:
- escorregamento da correia
e. Condições de segurança
As minas subterrâneas possuem riscos específicos:
Gás metano
- Pode causar explosões.
Poeira de carvão
- Também é explosiva.
Por isso, equipamentos precisam ser à prova de explosão (ATEX/IECEx).
- Impacto na emenda:
- restrição de ferramentas elétricas
- procedimentos rigorosos de segurança
- operações mais lentas.
f. Parada de produção extremamente cara
Transportadores são a principal linha de transporte do minério.
Quando o transportador para:
- a produção da mina inteira pode parar
- operações de lavra e britagem podem ser interrompidas.
Reparar ou substituir uma emenda exige parar o transportador, o que pode causar grandes perdas de produção.
Por isso a pressão por rapidez é enorme.
g. Alinhamento da Correia
Para que a emenda funcione corretamente, a correia precisa estar:
- perfeitamente alinhada
- com tensão correta
- com as bordas paralelas
Mas em minas subterrâneas é comum ocorrer:
- desalinhamento de polias
- roletes tortos
- deformação estrutural
Esses problemas causam desgaste nas bordas e falha prematura da emenda.
h. Impacto do material transportado
Minas transportam materiais muito agressivos:
- rochas
- minério
- carvão bruto
Grandes blocos caem sobre a correia nos pontos de transferência, causando impactos fortes e danos à emenda.
i. Temperatura e ventilação
Ambientes subterrâneos podem ter:
- calor elevado
- pouca ventilação
Isso dificulta:
- vulcanização da correia
- cura adequada de colas
- trabalho prolongado da equipe.
j. A emenda é o ponto mais fraco da correia
Mesmo quando bem feita, a emenda quase sempre é menos resistente que a correia original.
Estudos mostram que a resistência das emendas raramente atinge a resistência total da correia nova.
Por isso a qualidade da emenda é crítica.
k. Logística complicada
Levar equipamentos para o subsolo é difícil:
- prensas
- ferramentas
- grampos
- peças de reposição
Tudo precisa passar por:
- elevadores de mina
- túneis estreitos
- longas distâncias.
l. Conclusão
As emendas de correias em minas subterrâneas são difíceis principalmente por causa de:
- espaço limitado
- peso das correias
- ambiente agressivo (poeira, umidade)
- riscos de explosão
- pressão por manutenção rápida
- desalinhamento dos transportadores
- impacto do material transportado
- logística complicada.
Por esses motivos, grampos tipo placa sólida são muito usados em minas subterrâneas, porque permitem:
- instalação rápida
- alta resistência
- reparos emergenciais no local.
m. Super Screw: uma alternativa para o uso dos grampos Placa Sólida
Ambos os modelos são muito bons, mas apesentam diferenças importantes e preço, velocidade e facilidade de instalação.
O tempo de aplicação entre emendas SUPER SCREW é muito menor, podendo levar , dependendo da expertise da equipe de manutenção, metade do tempo de aplicação em relação aos Placa sólida..
Contudo, como as emendas em placa sólida possuem poucas operações e baixíssima complexidade (colocar o gabarito, perfurar, colocar as placas, parafusar e quebrar os parafusos, sempre do mesmo modo), em algum tempo a equipe de manutenção pode estar bem treinada para fazer a aplicação desse modelo, reduzindo drasticamente o tempo de aplicação dos grampos PLACA SÓLIDA tornando-o equivalente ao dos grampos SUPER SCREW, e com muitas vantagens.
3.2. Vantagens da Placa Sólida (Equipe treinada) vs. Super-Screw
3.2.1. Custo de Material (Economia Direta):
- A vantagem mais óbvia. Você gasta cerca de R$ 500,00 em placa sólida para fazer uma emenda que custa 3.000 ou + para fazer em SUPER SCREW. Para uma empresa com muitas correias, a economia anual é massiva.
3.2.2. Resistência à Tração Superior com PLACA SÓLIDA:
- Os grampos de placa sólida (como o Flexco 2 ou Fera Farpa 2″) comprimem a correia com uma força mecânica de “prensa”. Em correias de alta tensão ou que sofrem trancos constantes, a placa sólida costuma ser mais confiável e difícil de “quebrar” do que o sistema de parafusos pequenos da Super-Screw.
3.2.3. Simplicidade de Estoque:
- Uma caixa de grampos de placa sólida serve para qualquer largura de correia (você apenas usa mais ou menos grampos).
- A Super-Screw precisa ser comprada ou cortada no tamanho exato da correia, exigindo um estoque maior e de rolos com vários metros da emenda baseado nas larguras de correias existentes, além de provocar perdas de pedaços da emenda em correias mais estreitas no final do rolo, após sucessivos cortes.
3.2.4. Resistência ao Desgaste Abrasivo:
- As placas sólidas são feitas de metais endurecidos (aço, inox ou aço carbono galvanizado). Em ambientes com materiais extremamente abrasivos (minério de ferro, brita zero), o metal da placa sólida demora muito mais para desgastar do que a cobertura de borracha e os parafusos menores da Super-Screw.
3.2.5. Facilidade de Reparo Pontual:
- Se um grampo de placa sólida quebrar, você substitui apenas aquele grampo em 5 minutos. Se uma seção da Super-Screw rasgar ou espanar os parafusos, o reparo é mais complexo, muitas vezes exigindo a substituição de um pedaço inteiro da tira.
3.3. Resumo do Comparativo (emenda 48″)
| Critério | Placa Sólida (Equipe treinada) | Super-Screw |
|---|---|---|
| Tempo de Instalação | ~70 – 90 min | ~60 – 90 min |
| Custo de Material | Baixíssimo | Altíssimo |
| Robustez Mecânica | Alta (Compressão) | Média (Tração nos parafusos) |
| Exigência de Ferramenta | Alta (Pneumática/Impacto) | Baixa (Parafusadeira comum) |
Assim, se você já tem a equipe treinada e o ferramental de impacto (chave de impacto elétrica ou pneumática), a Placa Sólida oferece o melhor retorno sobre o investimento, pois você entrega a mesma rapidez de retorno de sistema com uma fração do custo de material.
Contudo, em minas de metais de alto valor, o Super Screw pode ser a melhor alternativa, sem ter-se que esperar o treinamento da equipe, já que o alto rendimento financeiro do sistema absorve com facilidade o custo maior desses grampos.

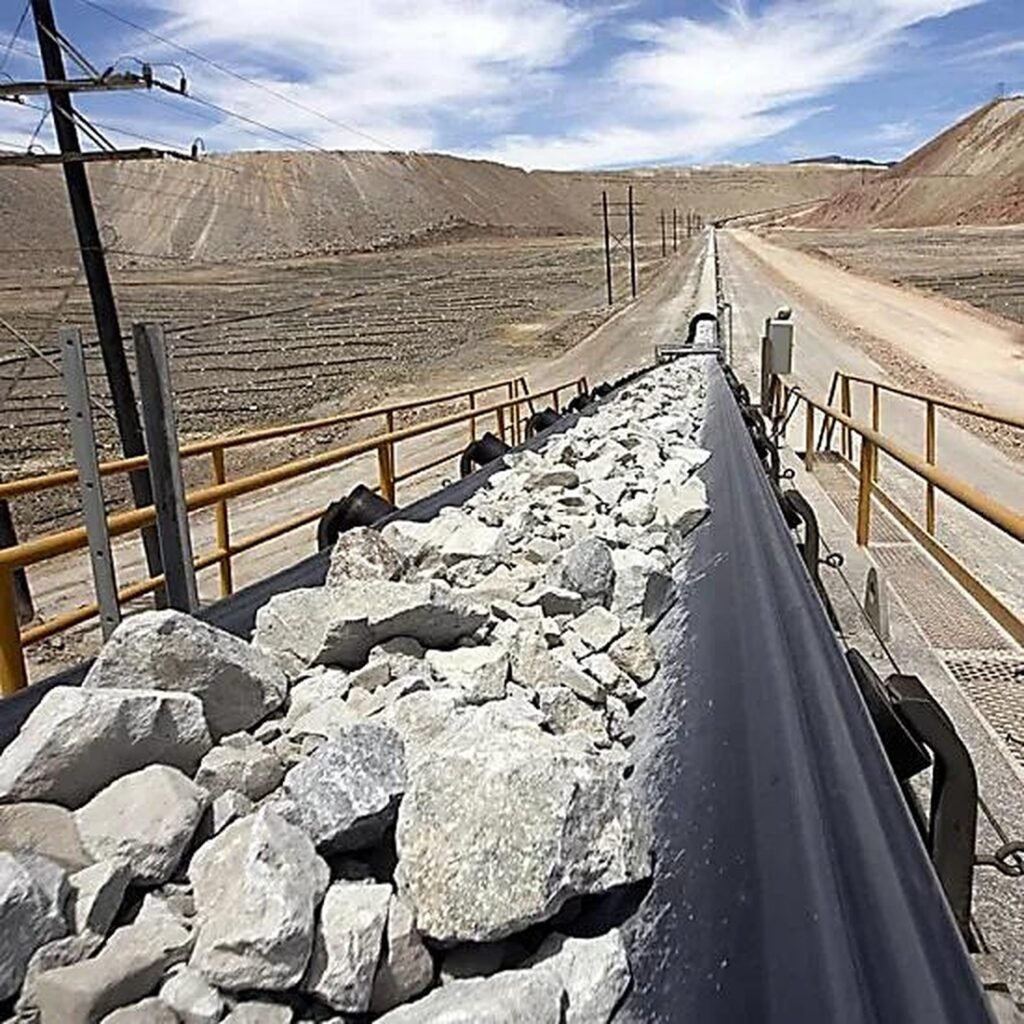

4.Indústria de Agregados (Pedreiras, Areia, Brita)
Crucial para evitar o “vazamento de finos” (areia e brita zero), protegendo os roletes de retorno contra travamento.
4.1. Principais desafios nas emendas em agregados
4.1.1. Impacto extremamente alto
Nos pontos de carga:
- pedras grandes caem diretamente na correia
- altura de queda elevada
- choques constantes
Consequência:
- rompimento da emenda
- arrancamento de grampos
- deformação da correia
4.1.2. Abrasão severa
Material típico:
- brita
- areia
- pó de pedra
Problemas:
- desgaste acelerado da emenda
- desgaste de parafusos/placas
- perda de vedação
Esse é um dos ambientes mais abrasivos da indústria.
4.1.3. Vazamento de material (fines)
Partículas finas infiltram na emenda.
Consequência:
- perda de material
- sujeira no sistema
- desgaste interno da emenda
4.1.4. Desalinhamento da correia
Muito comum em pedreiras:
- estrutura metálica simples
- vibração constante
- roletes desalinhados
Impacto:
- esforço desigual na emenda
- falha prematura nas bordas
4.1.5. Manutenção em ambiente aberto
Pedreiras geralmente operam:
- ao ar livre
- com chuva, lama e poeira
Isso dificulta:
- vulcanização
- uso de adesivos
- controle de qualidade da emenda
4.1.6. Paradas operacionais críticas
Mesmo sendo operação “simples”, o impacto financeiro é alto:
- britador para → toda a produção para
- caminhões ficam ociosos
- perda imediata de receita
Pressão enorme por:
- reparos rápidos
- soluções emergenciais
4.1.7. Correias curtas com muitas emendas
Em pedreiras:
- transportadores curtos
- várias transferências
Resultado:
- mais emendas por sistema
- maior probabilidade de falhas
4.1.8. Por que a emenda é o ponto mais crítico
Em agregados:
- a correia sofre impacto + abrasão + desalinhamento ao mesmo tempo
- a emenda recebe toda a carga concentrada
Por isso:
a maioria das falhas de correia começa na emenda
4.1.9. Vantagens da placa sólida em agregados
Agora vem o ponto-chave: por que esse sistema domina esse setor.
4.1.10. Altíssima resistência ao impacto
- placas metálicas rígidas
- distribuição da carga por toda a área
- dentes que ancoram na carcaça
Resultado:
- dificilmente “arranca” com pedra
- ideal para britagem
4.1.11. Excelente resistência ao arrancamento
Os parafusos comprimem a correia:
- fixação mecânica forte
- não depende de adesivo
Muito importante em:
- transportadores inclinados
- cargas pesadas
4.1.12. Emenda selada (menos vazamento)
Placa sólida cria:
- emenda fechada
- menor passagem de finos
Reduz:
- perda de material
- desgaste interno
4.1.13. Instalação rápida (sem vulcanização)
Pode ser feita:
- no campo
- com ferramentas simples
- em poucas horas
Ideal para:
- manutenção emergencial
4.1.14. Funciona em condições ruins
Diferente da vulcanização:
- não depende de temperatura
- não depende de ambiente limpo
- não depende de cura química
Funciona bem com:
- poeira
- umidade
- lama
4.1.15. Alta durabilidade em ambiente abrasivo
Materiais disponíveis:
- aço carbono
- aço inox
Resistência a:
- abrasão
- corrosão
4.1.16. Versatilidade (reparo e emenda)
Pode ser usado para:
- unir correia
- reparar rasgos
- reforçar áreas danificadas
Muito comum em pedreiras.
4.1.17. Quando placa sólida é a melhor escolha
Ela é praticamente padrão quando há:
- britagem primária
- queda de material grande
- correias inclinadas
- manutenção frequente
- ambiente agressivo
4.1.18. Limitações e cuidados
Apesar das vantagens:
- pode desgastar raspadores desalinhados
- não ideal para alta velocidade
- pode gerar vibração
4.1.19. Conclusão direta
Na indústria de agregados, os desafios são:
impacto + abrasão + desalinhamento + ambiente agressivo
E a placa sólida se destaca porque oferece:
- máxima resistência mecânica
- instalação rápida
- robustez em condições ruins
- excelente custo-benefício operacional
5.Cimento e Calcário
Ideal para ambientes com alta poeira abrasiva onde a manutenção precisa ser executada rapidamente em janelas curtas de parada.
5.1. Desafios para realizar emendas funcionais em cimento e calcário
5.1.1. Ambiente extremamente abrasivo
O calcário britado e o clínquer possuem alta abrasividade, o que desgasta rapidamente:
- coberturas da correia
- bordas da emenda
- adesivos da vulcanização
Esse desgaste constante aumenta a chance de falhas prematuras na região da emenda, que já é naturalmente o ponto mais fraco da correia.
5.1.2. Contaminação por poeira fina de cimento
A poeira de cimento é muito fina e alcalina, penetrando facilmente na área de emenda durante:
- preparação da correia
- aplicação do adesivo
- cura da vulcanização
Isso pode causar:
- falha de adesão
- delaminação
- redução da resistência mecânica
Ambientes com poeira intensa aceleram a degradação de emendas e componentes do sistema transportador.
5.1.3. Impactos severos no carregamento
Em pedreiras e plantas de cimento:
- blocos grandes de calcário caem diretamente sobre a correia
- o impacto se concentra justamente sobre a área da emenda
Impactos repetitivos causam:
- ruptura do adesivo
- propagação de rasgos a partir da emenda
- falhas catastróficas do sistema transportador.
5.1.4. Condições operacionais que dificultam a execução
Emendas vulcanizadas exigem:
- superfície limpa
- controle de temperatura
- tempo de cura adequado
Em plantas de cimento:
- paradas são curtas
- há vibração e poeira constante
- muitas vezes o serviço é feito em campo e não em oficina
Tudo isso compromete a qualidade final da emenda.
5.1.5. Problemas específicos que ocorrem com frequência
Nas indústrias de cimento e calcário, as falhas mais comuns em emendas são:
- descolamento por contaminação
- rasgo longitudinal iniciando na emenda
- falha por impacto
- fadiga por flexão em polias pequenas
Isso ocorre porque a emenda concentra tensões maiores do que o restante da correia, tornando-se o primeiro ponto de falha em serviço.
5.1.6. Vantagens dos grampos de placa sólida em plantas de cimento e calcáreo
Os grampos de placa sólida (bolt solid plate ou rivet solid plate) foram desenvolvidos justamente para ambientes:
- abrasivos
- com impacto
- com alta tensão na correia
a) Alta resistência à tração e à arrancamento
Grampos de placa sólida distribuem a carga por várias placas e parafusos ou rebites, criando uma emenda com:
- resistência típica entre 150 e 620 PIW (ou mais em modelos reforçados)
Isso é essencial em transportadores principais de pedreiras e fornos de cimento, onde as tensões são elevadas.
b) Melhor desempenho em ambientes com impacto
Diferente de grampos articulados, a placa sólida:
- não possui pinos móveis
- não abre com vibração
- suporta melhor impactos repetitivos
Por isso é frequentemente indicada para:
- alimentadores
- correias curtas e muito carregadas
- transportadores de britagem primária
c) Emenda “sift-free” (sem vazamento de material)
A poeira fina de cimento e calcário pode escapar por emendas mal vedadas.
As placas sólidas comprimem completamente a correia, formando uma emenda praticamente estanque, reduzindo:
- perda de material
- contaminação do ambiente
- desgaste de roletes por infiltração.
d) Instalação rápida em campo
Uma emenda vulcanizada pode exigir:
- várias horas de preparação
- prensas e aquecimento
Já a placa sólida:
- pode ser instalada com ferramentas portáteis
- permite retorno rápido à produção
- é ideal para reparos emergenciais em minas e pedreiras.
Isso reduz drasticamente o custo de parada — fator crítico na indústria de cimento, onde o forno não pode parar por muito tempo.
e) Vantagens operacionais para plantas de cimento
Em resumo, grampos de placa sólida oferecem:
- maior resistência a impacto e abrasão
- menor sensibilidade à poeira e umidade
- possibilidade de instalação em ambientes adversos
- inspeção visual simples e rápida
- reparo imediato sem necessidade de vulcanização
Por isso, são amplamente utilizados em:
- correias de britagem de calcário
- transportadores de clínquer
- linhas de retorno e correias curtas de alto esforço
6. Agricultura e Fertilizantes (Soja, Milho)
A vedação (sift-free) evita a perda de produto valioso e reduz o acúmulo de material orgânico na estrutura do transportador.
6.1. Particularidades dos transportadores em agricultura e grãos
Grãos secos (milho, trigo, soja) geram poeira fina durante:
- carregamento
- transferência
- impacto nas chutes
Essa poeira:
- aumenta o risco de explosões
- exige sistemas fechados e manutenção cuidadosa
6.2. Geração intensa de poeira e risco de explosão em emendas por vulcanização
Impacto nas emendas
A poeira:
- contamina superfícies de colagem
- dificulta a vulcanização
- reduz a qualidade da adesão química
Isso torna a execução de emendas vulcanizadas mais crítica em comparação com ambientes industriais limpos.
6.3. Presença de umidade variável
Grãos podem ser transportados:
- secos no campo
- úmidos após colheita ou lavagem
A umidade interfere diretamente na qualidade da vulcanização, pois:
- adesivos e cimentos requerem ambiente seco para cura adequada
6.4. Corrosividade em fertilizantes
Fertilizantes (NPK, ureia, nitrato de amônio):
- são quimicamente agressivos
- atacam metais e borrachas
Isso afeta:
- a correia
- os elementos da emenda
- e a vida útil do sistema transportador
6.5. Dificuldades específicas para realizar emendas nesses sistemas
6.5.1. Ambientes confinados em silos e túneis
Transportadores de grãos frequentemente operam:
- em túneis sob silos
- em galerias estreitas
- em estruturas elevadas
A vulcanização requer:
- espaço para prensa
- controle térmico
- acesso lateral à correia
6.5.2. Paradas curtas durante safra
Durante colheita e expedição:
- o sistema opera continuamente
- paradas prolongadas causam perdas logísticas
A vulcanização pode exigir:
- várias horas de parada
- equipe especializada
6.5.3. Vantagens dos grampos de placa sólida em agricultura e grãos
6.5.3.1. Instalação rápida em campo
Grampos de placa sólida permitem:
- emenda em menos de 1 hora
- execução por equipe interna
Isso é essencial em:
- colheita
- carregamento portuário
- transporte contínuo de fertilizantes
6.5.3.2. Menor sensibilidade à poeira e contaminação
Diferente da vulcanização, a emenda mecânica:
- não depende de adesão química
- funciona mesmo em ambientes contaminados
6.5.3.3. Facilidade de inspeção e manutenção preventiva
Em plantas agrícolas, é comum:
- operar com equipes reduzidas
- depender de inspeção visual rápida
Grampos de placa sólida:
- permitem ver desgaste diretamente
- evitam falhas súbitas
6.5.3.4. Adequação à correias mais leves e tensões moderadas
Transportadores agrícolas geralmente operam com:
- tensões menores que mineração
- correias mais estreitas e leves
Isso favorece o uso de emendas mecânicas, que:
- são adequadas para uma ampla faixa de espessuras e PIW
6.5.3.5. Possibilidade de desmontagem rápida do transportador
Em muitas instalações agrícolas:
- correias precisam ser removidas para limpeza ou troca de produto
Grampos mecânicos permitem:
- separação da correia sem cortar
- reemenda rápida após manutenção
6.5.4. Limitações considerar (equilíbrio técnico)
Mesmo com vantagens, a literatura também aponta desvantagens:
- resistência menor que vulcanização
- maior risco de contaminação em alimentos processados
- possível vazamento de finos
6.5.5. Conclusão técnica
Nos sistemas de:
- silos
- armazéns
- fábricas de ração
- plantas de fertilizantes
os grampos de placa sólida são vantajosos principalmente porque:
- suportam ambientes com poeira e umidade
- permitem manutenção rápida durante a safra
- facilitam inspeção e substituição em estruturas confinadas
- reduzem tempo de parada em sistemas logísticos contínuos
Essas vantagens são consistentes com:
- manuais de fabricantes de equipamentos agrícolas
- literatura de engenharia de transportadores
- guias técnicos de manutenção industrial
7. Indústria Pesada (Siderurgia e Termelétricas)
Transporte de coque, escória e minério em processos que exigem alta confiabilidade
7.1. Particularidades dos transportadores em siderurgia e termelétricas
7.1.1. Operações em altas temperaturas e transporte de material quente
Em siderúrgicas e usinas térmicas, correias transportam:
- carvão quente
- coque
- escória e sinter
O calor afeta diretamente:
- a borracha da correia
- os adesivos de emendas vulcanizadas
- a integridade estrutural da junção
7.1.2. Risco elevado de incêndio em transportadores de carvão
Transportadores em termelétricas trabalham com:
- carvão pulverizado
- poeira combustível
A fricção em correias e emendas pode gerar calor suficiente para ignição, sendo um dos principais fatores em incêndios industriais.
7.1.3. Altas tensões e uso de correias com cabos de aço
Em siderurgia e geração elétrica:
- transportadores são longos e de alta capacidade
- correias steel cord são comuns
Essas correias exigem:
- controle rigoroso de pressão, temperatura e tempo durante a vulcanização
- equipamentos pesados e técnicos especializados
7.1.4.Dificuldades específicas para realizar emendas nesses ambientes
7.1.4.1. Execução complexa da vulcanização em campo
A vulcanização de correias steel cord exige:
- controle térmico uniforme
- monitoramento contínuo
- resfriamento controlado antes da liberação da correia
Qualquer desvio pode resultar em:
- subcura
- sobrecura
- perda de resistência da emenda
7.1.4.2. Sensibilidade extrema à contaminação e umidade
Durante a vulcanização:
- a presença de umidade pode gerar vapor interno
- esse vapor forma bolhas e delaminação
Em siderúrgicas e usinas:
- poeira de carvão
- partículas metálicas
- vapor e condensação
tornam esse controle ambiental difícil.
7.1.4.3. Tempo de parada extremamente crítico
Transportadores em:
- linhas de coque
- alimentação de caldeiras
são sistemas críticos. Uma falha de correia pode parar:
- alto-fornos
- geração elétrica
A vulcanização pode exigir:
- várias horas de aquecimento, cura e resfriamento antes de liberar a correia
7.1.5.Vantagens dos grampos de placa sólida nesses setores
7.1.5.1. Permitem reparo emergencial sem aquecimento
Em ambientes com carvão e poeira explosiva:
- o uso de prensas aquecidas representa risco adicional
Emendas mecânicas:
- não utilizam calor
- eliminam o risco de ignição durante a manutenção
7.1.6.Redução drástica do tempo de parada
Como não há:
- aquecimento
- cura
- resfriamento
a correia pode voltar à operação logo após a instalação da emenda mecânica.
Isso é crítico em:
- termelétricas, onde a alimentação contínua de carvão é necessária para estabilidade da geração.
7.1.7. Menor dependência de condições ambientais controladas
Grampos mecânicos:
- não dependem de adesão química
- não são afetados por umidade, poeira ou condensação
Isso é uma vantagem direta em:
- túneis de carvão
- transportadores expostos à chuva e vapor industrial
7.1.8.Possibilidade de uso como emenda temporária em correias steel cord
Mesmo quando a emenda final será vulcanizada, em siderurgia e energia é comum usar:
- grampos de placa sólida como solução emergencial
- permitindo manter a planta operando até a próxima parada programada
7.1.9.Limitações em indústria pesada
A literatura técnica também ressalta que:
- emendas vulcanizadas têm maior resistência e vida útil
- são preferidas em transportadores principais de longa distância
Por isso, em siderurgia e termelétricas:
grampos de placa sólida são frequentemente usados como:
- reparo emergencial
- solução em correias secundárias
- alternativa quando não há acesso a vulcanização
7.2. Síntese técnica
7.2.1. Desafios de emenda nesses setores
- altas temperaturas
- poeira combustível
- correias de alta tensão
- paradas extremamente críticas
7.2.2.Vantagens específicas das placas sólidas
- não geram calor durante instalação
- permitem retorno imediato à operação
- funcionam em ambientes contaminados
- podem manter a produção até uma parada planejada
7.3. Problemas Gerais de transporte que esses grampos placa sólida resolvem
- Rasgos e falhas na correia: Permitem reparos rápidos e reforço estrutural em correias rasgadas por impacto, evitando a substituição imediata.
- Vazamento de material: A emenda selada (sift-free) elimina desperdícios e acúmulo de material fino na estrutura.
- Tempo de parada excessivo (Downtime): Enquanto a vulcanização leva de 6 a 12 horas e exige equipe especializada, a emenda mecânica é feita em 1 a 2 horas pela equipe de manutenção local.
- Desgaste por impacto: Os dentes distribuem a tensão da emenda, reduzindo a fadiga da correia e o risco de arrancamento.
8.Comparação técnica de sistemas de emenda
| Sistema | Resistência | Tempo de Instalação | Custo de Mão de Obra | Vedação |
|---|---|---|---|---|
| Vulcanização | Média a Alta | Longo (6h-12h) | Alto (Especializada) | Total |
| Placa Sólida | Muito Alta | Rápido (1h-2h) | Baixo (Interno) | Excelente |
| Dobradiça (Hinged) | Média | Rápido (1h-2h) | Baixo | Baixa |
9. Análise de custo-benefício
O impacto econômico é significativo, especialmente em grandes operações:
- Redução de Lucro Cessante: Em minerações onde a parada custa entre US$ 5.000 e US$ 50.000 por hora, a rapidez da emenda mecânica paga o investimento imediatamente.
- Menor Custo de Instalação: Dispensar a prensa vulcanizadora e a contratação de terceiros reduz os custos fixos de manutenção.
10. Procedimento Passo a Passo de Instalação (com Ilustrações)
Esta seção é um guia prático para o pessoal do chão de fábrica. Siga estes passos para garantir uma emenda segura e alinhada.
Ferramentas Necessárias:
- Gabarito de furação (específico para o tamanho do grampo)
- Vazador ou furadeira com broca apropriada
- Chave de aperto (manual, pneumática ou elétrica)
- Quebrador de parafusos ou lixadeira
- Martelo
Passo 1: Preparação e Esquadrejamento
O passo mais crítico para evitar que a correia “corra torta” é garantir um corte perfeitamente no esquadro. Meça e marque uma linha perpendicular à linha central da correia e corte as extremidades com precisão.
Passo 2: Perfuração da Correia
Utilize o gabarito de furação original do fabricante para marcar e perfurar os furos. É essencial que o gabarito esteja centralizado e alinhado com o corte esquadrejado. Perfure todos os furos necessários através das duas extremidades da correia.
Passo 3: Montagem dos Grampos (Inferior e Superior)
Insira os parafusos nas placas inferiores e empurre-os através dos furos na extremidade de uma das correias, de baixo para cima. Posicione a outra extremidade da correia sobre os parafusos salientes. Em seguida, coloque as placas superiores sobre os parafusos.
Passo 4: Aperto e Finalização
Instale as porcas manualmente. Utilize a chave de aperto para torquear os grampos. O aperto deve ser feito seguindo um padrão (do centro para as bordas) para garantir compressão uniforme. Após o aperto total, utilize o quebrador de parafusos ou uma lixadeira para remover o excesso do parafuso, deixando-o rente à porca para não danificar raspadores.
11. Limitações do sistema
Apesar de sua robustez, o engenheiro deve estar atento:
- Velocidade: Não recomendado para correias de altíssima velocidade onde o impacto nos raspadores pode ser excessivo.
- Raspadores: Exige raspadores compatíveis com emendas mecânicas (geralmente com lâminas segmentadas).
- Ruído: A passagem da placa pelos roletes pode gerar um incremento no ruído operacional.
12. Tendências do mercado global
Com a crescente automação, o mercado caminha para o uso de grampos com parafusos pré-montados e guias de instalação que reduzem erros humanos e o tempo de aplicação,.
13. Conclusão técnica
Os grampos de placa sólida representam o equilíbrio ideal entre força estrutural e agilidade operacional. Para engenheiros, garantem a confiabilidade da transmissão; para o chão de fábrica, oferecem uma solução prática e segura para manter o fluxo de produção contínuo em operações pesadas.
